2016年11月16日

真鍮パイプの穴あけ

テレイドスコープを作る気満々であったが、作業ははかどっていない。
ミラー組みはまだ先である。

途中経過をUP。

まず真鍮パイプに金具をつけるために穴あけ。
こんな金具をつける。
   ↓


ドリルで穴を開けようとする場合に、穴の中心を決めることとドリルの先端が逃げないようにマーキングする。

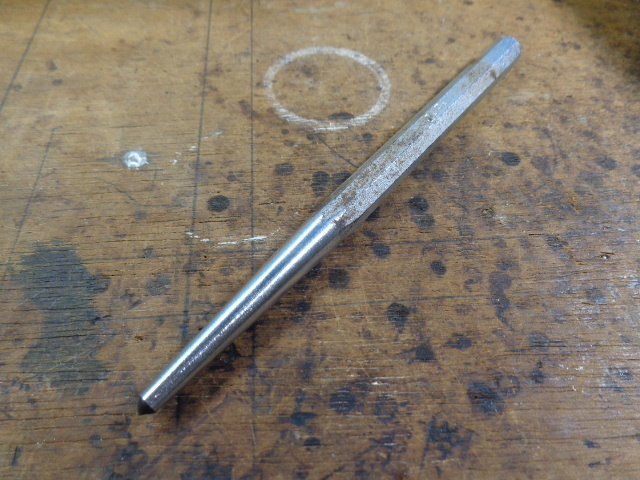

センター・ポンチ


先端が鉛筆の芯の先のように円錐形になっている



真鍮パイプにはあらかじめ印をつけて



先端でその中心に垂直に当て、ハンマーで中心がずれないように打ってマーキングする
ちょっと慣れが必要


そうすると真鍮表面がすこしくぼむ
めんどくさい作業だがこれをしないと、ドリルの先がすべって穴あけができない


真鍮パイプ1本につき2ヶ所マーキングしなくてはいけない。
今回作るのは100本なので200ヶ所  ・・・(゚_゚i)タラー・・・



さて穴あけしましょうかね


鉄工用ドリル 1.1mm


こいつをボール盤に取り付けて

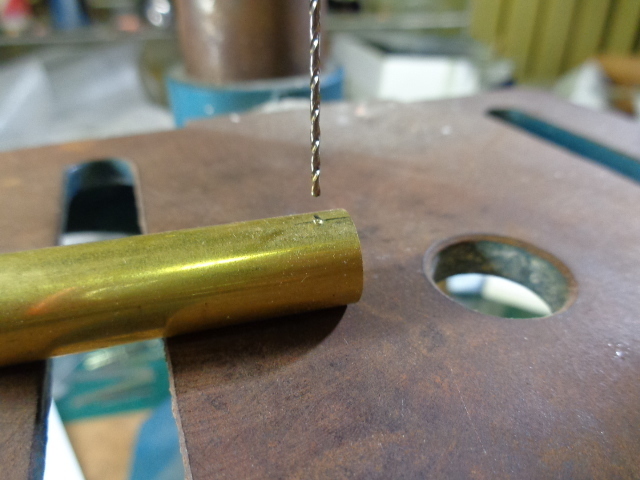

ドリルの先をマーキングしたくぼみにあててGO〜♪

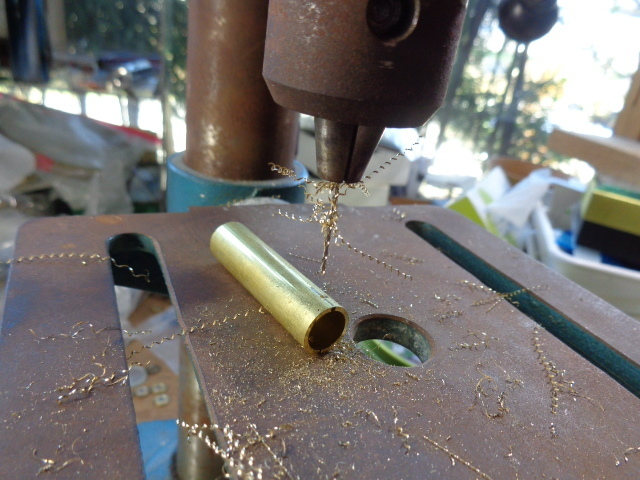

よし空いた!
あと199か所

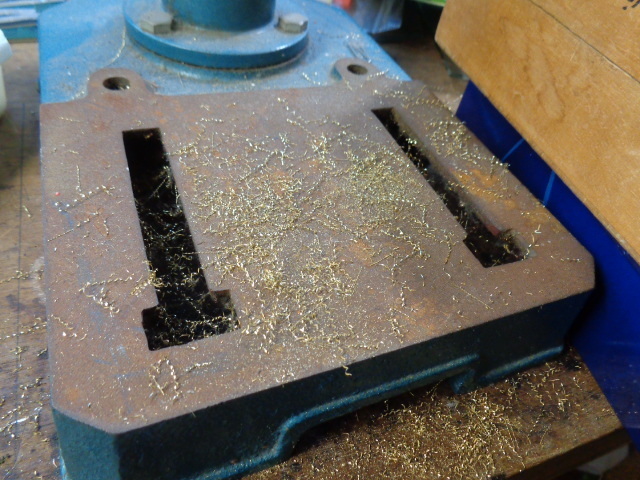

ドリルの回転で熱くなった切り粉が飛び散る

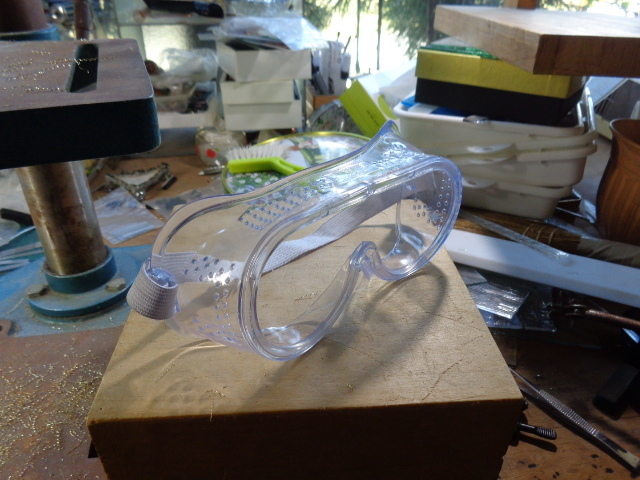

セーフティグラスの使用を強くお薦めします



やっと穴あけ作業終了!


ここからはバリ取り
真鍮パイプは切りっぱなしなのでパイプの内・外のバリと今空けた穴の内側のバリ取り
1本につき6か所!!!
100本なので600ヶ所   工エェェ( ̄□ ̄;)ェェエ工

とか言っても始まらないので、あきらめてバリ取り開始。


内バリはパイプカッターに付いている先の尖ったやつで



こいつをパイプにさしてグリグリすると簡単にとれる



バリ取り前

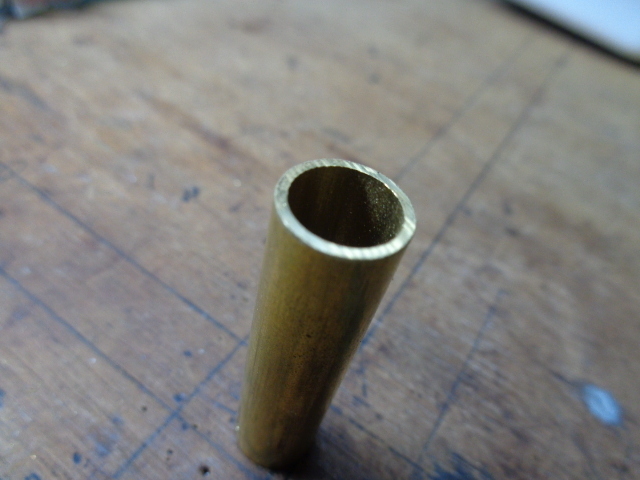

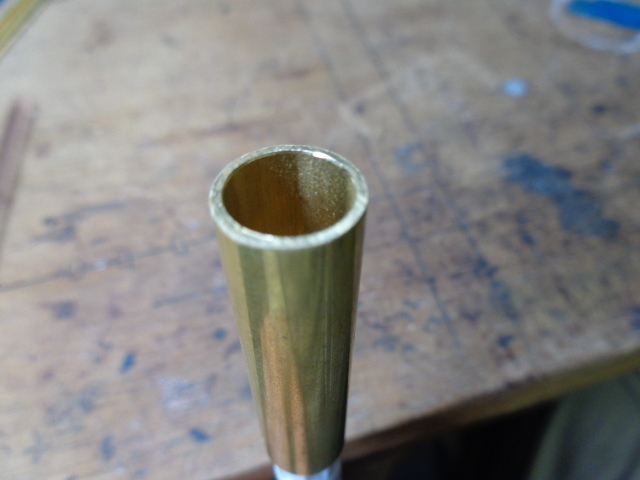

バリ取り後


外バリと穴の内バリはヤスリでとるが、これがけっこうしんどい。
道具を買った方がいいかもしれない。


何時間かしてやっとバリ取り完了 ヽ(゚∀゚)ノ


ここで終わりではない!!
真鍮パイプのマジックペンの印を消さなくては
ついでに真鍮パイプ全体も磨く

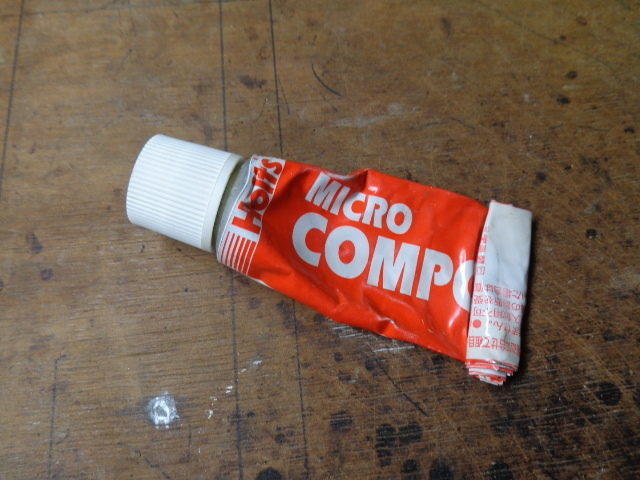

コンパウンドMIDROで



左が磨く前  右が磨いた後


磨いてもどうせ左のように酸化されるので磨く意味があるか疑問もある


まだまだ作業は続くが今日はこのへんで。



ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ


posted by S.H at 22:52 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2016年11月05日

ガラスの穴あけ その2

万華鏡のためのガラスの穴あけ その2


今回はこのガラスに小さめの穴をあける

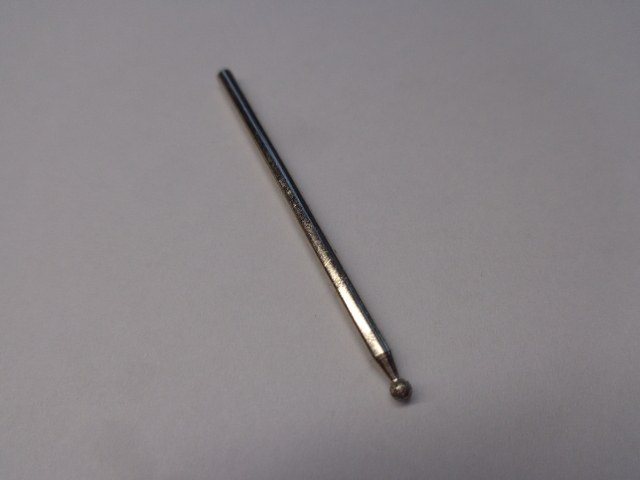

ビットは先が丸いやつが使いやすい



ノギスで測ってみると直径2mm弱



ハンドルーター

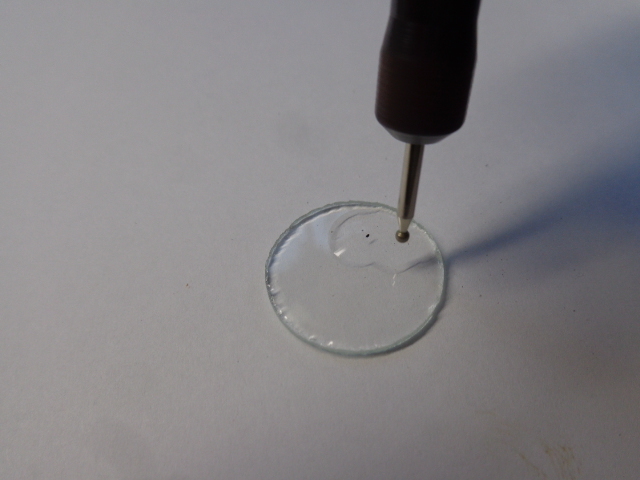

ハンドルーターの先に



最初はビット先がすべってとんでもない所にキズがつくので
斜めにビット先をあてて、すこし喰い込んでから垂直にする
(水をつけてから)



すこしあいた



ここからはガラスとビット先を水の中につけてあけていく
(あけている途中の写真は撮れなかった)
DSC00161.JPG DSC00162.JPG

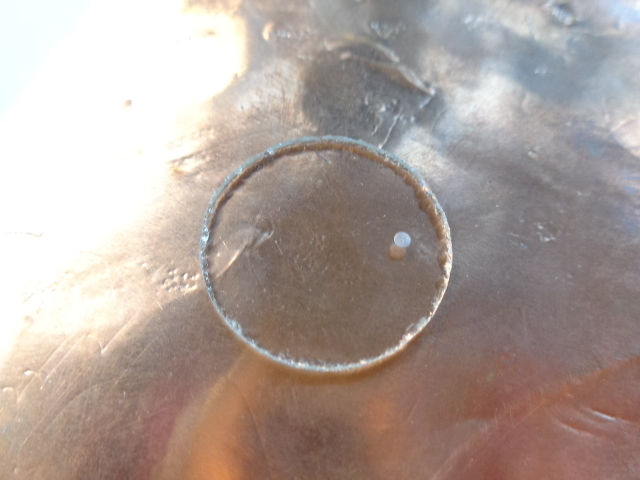

難なく成功



オブジェクトケースの蓋にするためでした。
先に接着し後に穴からグりセリンを入れた方が目一杯入れることができる。




ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ

posted by S.H at 19:17 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2016年11月04日

真鍮製の万華鏡

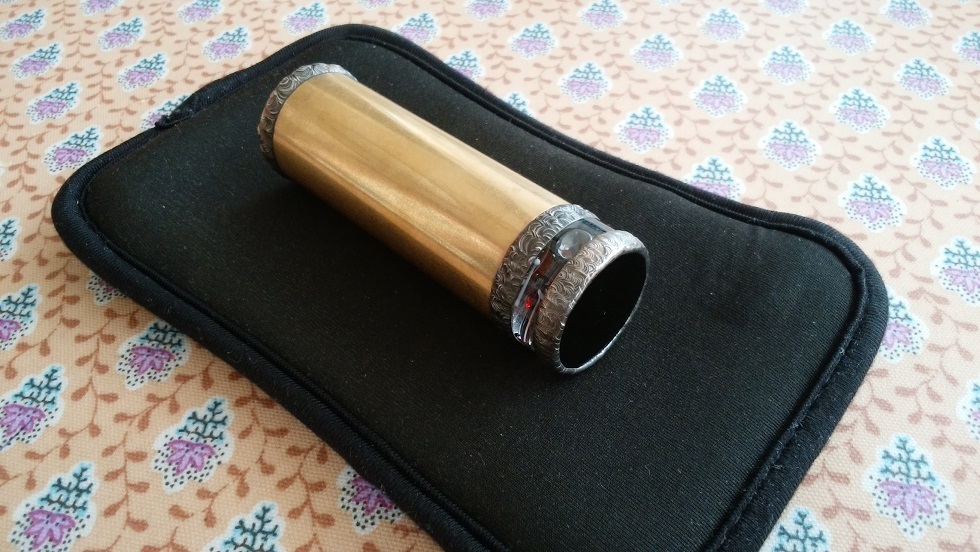

真鍮製の万華鏡を作ってみた。
金属の中では真鍮が一番好きなので。


全長80mm  直径25mm
真鍮パイプの肉厚が1.5mmなので程よい重量感。



のぞき口



映像
いつまでたっても綺麗な映像が撮れない(泣




ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ

posted by S.H at 11:06 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2016年11月01日

アンティークふうミラーの制作

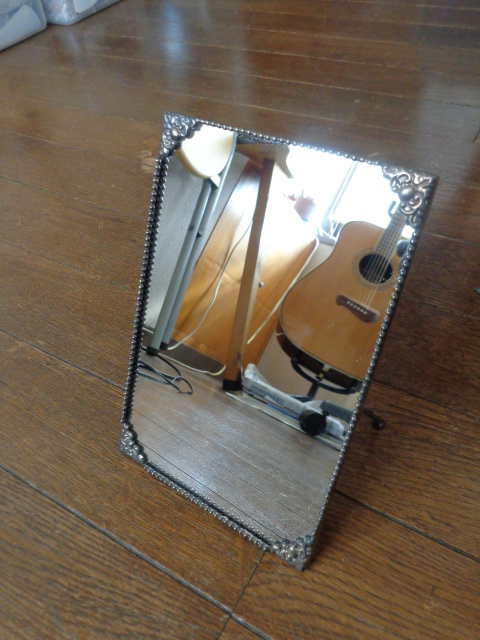

ひさしぶりにミラーを作った。
チロリと私のギターが映っている。



真鍮飾りパーツとボールチェンで装飾
ガラスは全然使っていないのでステンドグラスと言えるか疑問もある。

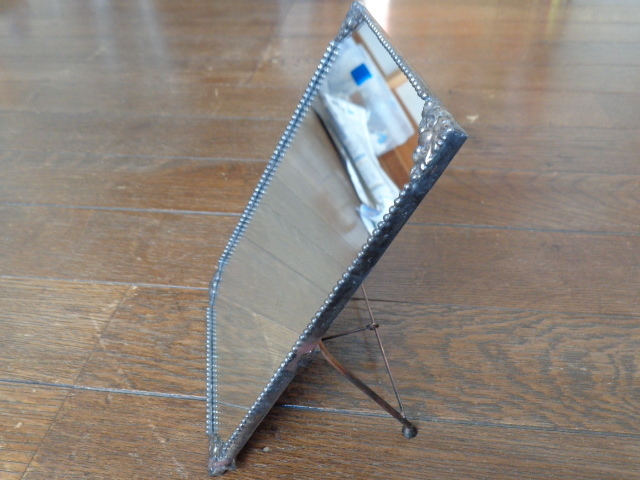

横から



裏の細工
ステンドグラスはこんなところの細工が難しい

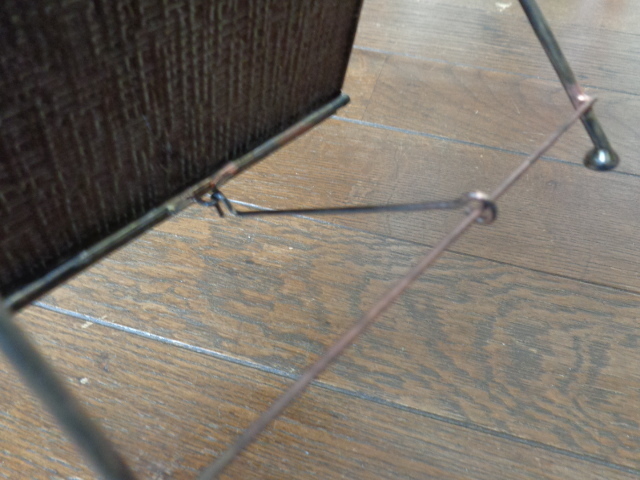

持って行く時は折りたたんで
