2017年12月30日

ビル型万華鏡 その3

割れたまましらんぷりして仕上げようかとも思ったが、写真を撮ると目立つ


しかたがないので、上下の割れたガラスをはずして新しいガラスに換えることにした


今度は割れにくいよう1階部分の穴(窓)を小さくした



次はいよいよ万華鏡を組み込む
ボディはアルミ製
オイルタイプ




暗いところでもよく見えるようにLEDも付けてみる



全体のハンダを仕上げて完成



万華鏡をのぞく時は引っ張り出してグルグル回す & LEDスイッチ

のぞき口


DSC_1076 - コピー.jpg



ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ

posted by S.H at 19:13 | Comment(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2017年12月27日

ビル型万華鏡 その2

とりあえず仮止め


次に階段




お次は内階段
自分で見てもよくわからない設計図




と、ここまでは順調だったがアクシデントが発生

ハンダを盛るときの熱でガラスが割れてしまった
┌|゚□゚;|┐ガーン!!

続けざまに大きいガラスにもヒビが
(。□。;)逆さガビーン!!


その3へ続く



ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ



posted by S.H at 18:15 | Comment(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2017年12月24日

ビル型万華鏡

来年のクラフトフェアにむけて新作の万華鏡を制作することにした。

例によってヘタな絵でデッサン。
DSC_1031 - コピー (2).jpg

ガラスはYOUGHIOGHNY(ヤカゲニー)のアイスホワイト(UG 1000SP)。

まず画用紙で作ってみて大きさを確認。

よさそうなのでガラスカット。

直角にカットする前に穴を開ける

その後 直角切り。


その2へ続く



ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ


posted by S.H at 10:49 | Comment(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2017年12月20日

万華鏡の大修理

万華鏡の修理依頼があった。
落として割れたらしい。

オブジェクトセルにヒビ

本体にもひヒビがありオイルが漏れ出ている

中の映像を見ても、汚れている


全部バラして作り直すしかないようだ。

とりあえずオブジェクトセルをはずしてみた

内側がバリバリに割れている。

なかのオブジェクトを取り出す。

本体をバラして接着剤でくっつけキルンで焼き直す。



大きく割れていた方はうまくくっついたが、小さい方はだめだった。
なので別のガラスをはめ込んで補修した。


すこしスジが見えるがくっついているはず。

別のガラスを使ったところもおもしろいかもしれない。

画像もバッチリきれいになった。



ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ







posted by S.H at 11:20 | Comment(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2016年12月05日

原因不明 ガラスの不思議

ラッピング万華鏡を作ろうとして
ガラスをキルン(電気炉)でスランプ(WRAP)したら、へんなことに。

ガラスはスペクトラムSPIR200-91W



WRAP後


なぜか2つに分かれた
イリディセントガラス(玉虫色に輝くガラス)なのに色も白一色になった。


原因不明

誰か教えてチョ。



ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ


posted by S.H at 21:13 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2016年11月16日

真鍮パイプの穴あけ

テレイドスコープを作る気満々であったが、作業ははかどっていない。
ミラー組みはまだ先である。

途中経過をUP。

まず真鍮パイプに金具をつけるために穴あけ。
こんな金具をつける。
   ↓


ドリルで穴を開けようとする場合に、穴の中心を決めることとドリルの先端が逃げないようにマーキングする。

センター・ポンチ


先端が鉛筆の芯の先のように円錐形になっている



真鍮パイプにはあらかじめ印をつけて



先端でその中心に垂直に当て、ハンマーで中心がずれないように打ってマーキングする
ちょっと慣れが必要


そうすると真鍮表面がすこしくぼむ
めんどくさい作業だがこれをしないと、ドリルの先がすべって穴あけができない


真鍮パイプ1本につき2ヶ所マーキングしなくてはいけない。
今回作るのは100本なので200ヶ所  ・・・(゚_゚i)タラー・・・



さて穴あけしましょうかね


鉄工用ドリル 1.1mm


こいつをボール盤に取り付けて



ドリルの先をマーキングしたくぼみにあててGO〜♪


よし空いた!
あと199か所



ドリルの回転で熱くなった切り粉が飛び散る


セーフティグラスの使用を強くお薦めします



やっと穴あけ作業終了!


ここからはバリ取り
真鍮パイプは切りっぱなしなのでパイプの内・外のバリと今空けた穴の内側のバリ取り
1本につき6か所!!!
100本なので600ヶ所   工エェェ( ̄□ ̄;)ェェエ工

とか言っても始まらないので、あきらめてバリ取り開始。


内バリはパイプカッターに付いている先の尖ったやつで



こいつをパイプにさしてグリグリすると簡単にとれる



バリ取り前

バリ取り後


外バリと穴の内バリはヤスリでとるが、これがけっこうしんどい。
道具を買った方がいいかもしれない。


何時間かしてやっとバリ取り完了 ヽ(゚∀゚)ノ


ここで終わりではない!!
真鍮パイプのマジックペンの印を消さなくては
ついでに真鍮パイプ全体も磨く

コンパウンドMIDROで



左が磨く前  右が磨いた後


磨いてもどうせ左のように酸化されるので磨く意味があるか疑問もある


まだまだ作業は続くが今日はこのへんで。



ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ


posted by S.H at 22:52 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2016年11月05日

ガラスの穴あけ その2

万華鏡のためのガラスの穴あけ その2


今回はこのガラスに小さめの穴をあける



ビットは先が丸いやつが使いやすい



ノギスで測ってみると直径2mm弱



ハンドルーター



ハンドルーターの先に



最初はビット先がすべってとんでもない所にキズがつくので
斜めにビット先をあてて、すこし喰い込んでから垂直にする
(水をつけてから)



すこしあいた



ここからはガラスとビット先を水の中につけてあけていく
(あけている途中の写真は撮れなかった)
DSC00161.JPG DSC00162.JPG



難なく成功



オブジェクトケースの蓋にするためでした。
先に接着し後に穴からグりセリンを入れた方が目一杯入れることができる。




ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ

posted by S.H at 19:17 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2016年11月04日

真鍮製の万華鏡

真鍮製の万華鏡を作ってみた。
金属の中では真鍮が一番好きなので。


全長80mm  直径25mm
真鍮パイプの肉厚が1.5mmなので程よい重量感。



のぞき口



映像
いつまでたっても綺麗な映像が撮れない(泣




ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ

posted by S.H at 11:06 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2016年01月16日

オルゴール万華鏡

ひさしぶりにオルゴール万華鏡を制作。

改良点
●テレイド → カレイド
●開閉式



ときどきオルゴール(機械部分)にオイルを注せるように
底を開閉式にした。

DSC01575.JPG DSC01576.JPG






以前は完全にオルゴールを閉じ込めて作ったが
いつの間にか音痴になっていた。


ハンダを除けて中を見ると弁の部分が錆び落ちていた。


やっぱ、機械部分にはときどきオイルを注しましょう。




ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ

posted by S.H at 00:38 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2015年10月14日

パーラー2ミラー3ミラースコープ

ひさしぶりにパーラー型(据え置き型)の万華鏡を作った。


中には2種類のミラー。
右が二等辺三角形の2ミラー、左が正三角形の3ミラー。


オイルタイプ。


チェンバー(ガラス管)の前面には白いガラスをつけた。


2ミラー 12ポイント


3ミラー



ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ


posted by S.H at 20:04 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2015年07月03日

ラッピング万華鏡 作り方 最終編

前回までで本体、セルが完成したので合体する。


本体とセルを接着。
完全に硬化するまで放置。



完全に接着できたら本体とセルの境目にカッパーテープを貼る。
(きたない部分を隠す)



馬鹿の一つ覚えのごとく飾りハンダ。
飾りハンダは他に何パターンかできるが今回はこのパターンだけ。



その後アンティークパティーナで色を変える。



完成 \(^ ^)/



気になる映像は?
   ↓

   ↓

   ↓

   ↓


   ↓

   ↓

   ↓

   ↓


   ↓

   ↓

   ↓

   ↓


映像2 .JPG



期待させたほどすばらしいものではなかった。
本当はもっと綺麗だが、いくらやってもうまく撮影できない。
私の撮影技術が超未熟ということでご勘弁願いたい。


以上でラッピング万華鏡 作り方  終わりで〜す。
見てくれてありがとう。



ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ

posted by S.H at 22:16 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2015年06月29日

ラッピング万華鏡 作り方 その3

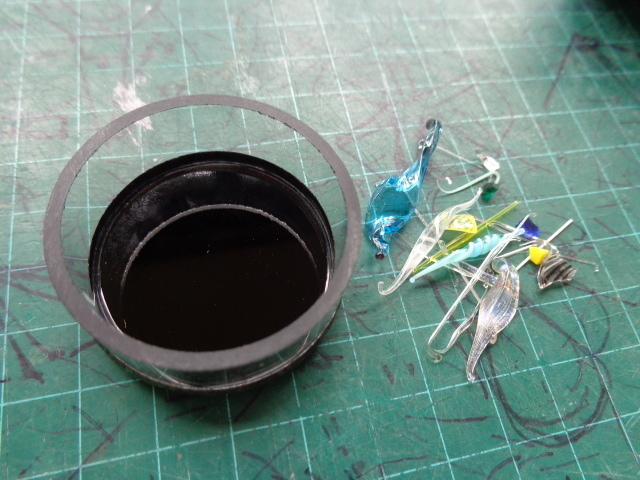

それではセルに具を入れていく。



具は嫁さんが選んでくれる。
他の作家さんと比べるとやや少なめ。
少なめの方がグッとくる。
「過ぎたるは及ばざるが如し」



ここから重要

ここからセルの中にグリセリンを入れて内蓋(クリヤーガラス)を接着するのが普通である。
グリセリンが多すぎると接着部分にグリセリンが付いてうまく接着できず液漏れの原因になる。
グリセリンが少ないと気泡が多くなり映像のじゃまになる。

いちばん緊張する場面である。

が、しかし、だが、けれども、ところが
私はまったく1mmも緊張しない。

なぜならグリセリンを入れる前に思いっきり接着するからである。

もう賢明なアナタならわかったはず。
そう、前に準備していた1mmの穴を開けた内蓋を先に接着するのであ〜る。

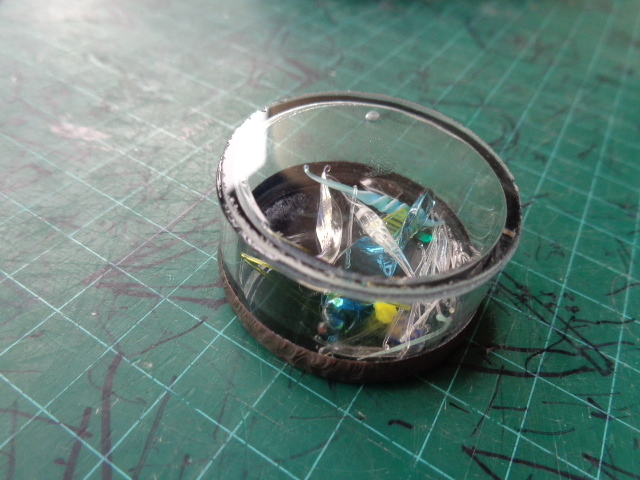

と言うことでグリセリンを入れる前に接着。



完全にガチガチに固まってからグリセリンをいれましょうかね。

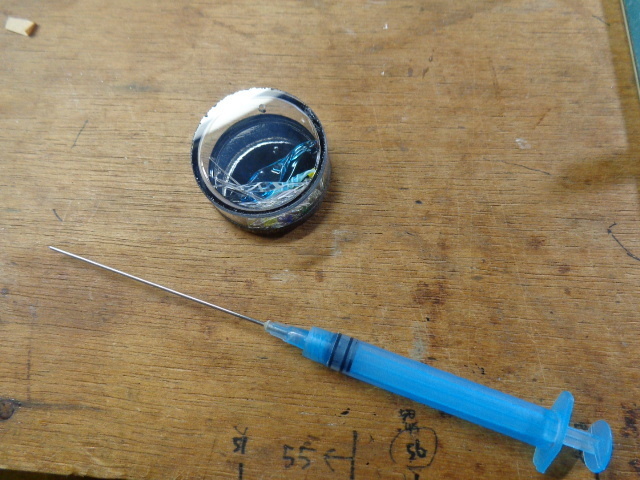

下のあるのは100均で買った注射器のようなもの。先端は尖ってない。

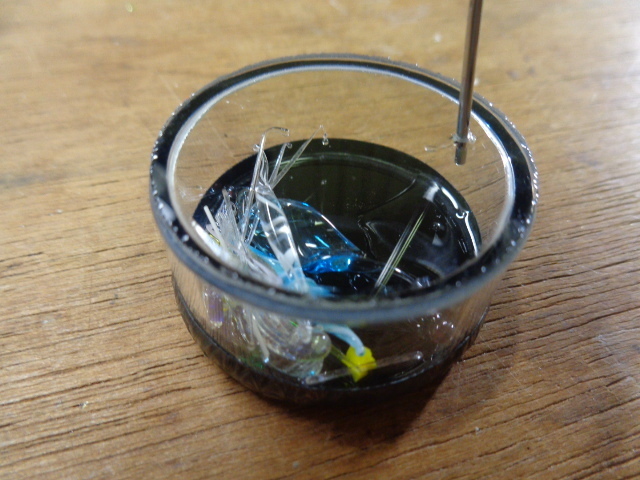

注射器にグリセリンを吸い上げて注射器の先端を1mmの穴の中へ。
セル13.JPG セル14.JPG

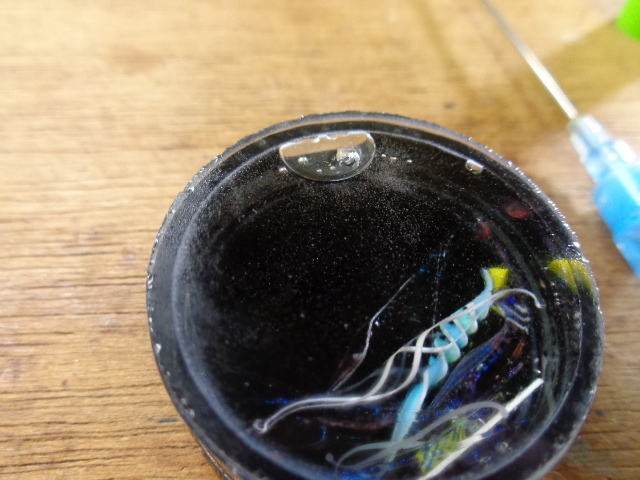

だいぶ入れたつもりだがまだ半分ぐらい。
ここまでに4〜5回吸い上げている。

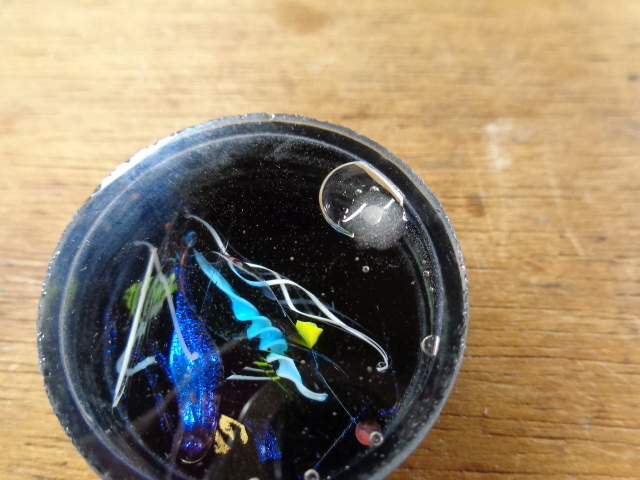

この方法だと目一杯グリセリンを入れることができるが、少しだけ気泡を残す。
これは気温が上がった時にグリセリンが膨張して液漏れになる可能性があるから。



1mmの穴をエポキシ系接着剤でふさぐ。


これでセル部分は完成 (*^0゚)v ィエーイ


To be concluded





ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ




posted by S.H at 11:10 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2015年06月18日

ラッピング万華鏡 作り方 その2

ボディをくっつけて中にミラーも入れた。



次にセルを作る。

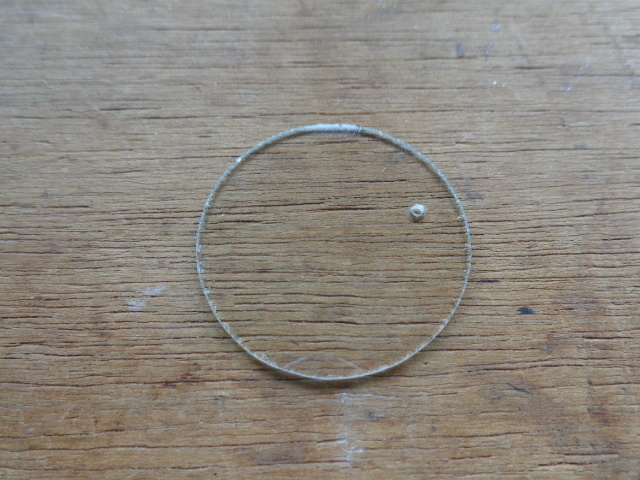

今回はオイルにするので、まずミラー側にくるクリヤーガラスに1mm程度の穴を開ける。
セル1.JPG セル2.JPG



開いた〜 \(^ ^)/



丸く削る

これはここまでで置いておいて、次はセル本体。

黒バックにするので黒いガラスを丸くカット。



2液性エポキシ樹脂接着剤で接着してから
カッパーテープを巻いて飾りハンダで仕上げる。
セル6.JPG セル7.JPG



アンティークゴールドパティーナで染める


ラッピング万華鏡 作り方 その3へ続く




ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ


posted by S.H at 22:22 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2015年06月13日

ラッピング万華鏡 作り方

ラッピングとはスランピングと逆の凸状の型の上にガラスを置き、加熱することにより自重でガラスを変形させる技法のこと。
今でスランピング(凹状の型)とラッピングを混同していた。


万華鏡に使うラッピングの型



型の上に離型紙を置いてその上にガラスを置く
この状態でキルンの中に入れる



750℃を超えてきたので中をチラッと。



奥の方はいい具合だが手前はまだ完全に型に沿っていない
蓋を閉めてもうちょっと



完全に型に沿ったのでスイッチOFF



完全に冷ましてから取り出す



奥がすこし焼けすぎている
これはキルンの手前(蓋がある)の方が温度が低く、手前の温度がちょうどぐらいになると奥が高温になりすぎるため(ようするにキルンがちっちゃすぎ)



もう一度おなじ工程で2枚作る(キルンが大きいと一度でできる)
この2枚をルーターで削ってきれいに合わさるようにする
これで万華鏡のボディ完成。



ラッピング万華鏡 作り方その2へ続く



ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ



posted by S.H at 15:20 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2015年05月28日

シャーレ穴開け失敗

万華鏡のセルにするため
シャーレに穴を開けようとしたが失敗!
2回ともドリルの先がガラスの反対側に抜けるときに割れた。


原因不明。
普段は平面ガラスに穴を開けるが、それは問題ない。
シャーレの形状が問題か??

誰かわかる人がいたら教えてちょ。
シャーレ 40mmφ


ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ

posted by S.H at 18:49 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2015年05月26日

据え置き型万華鏡

大きな万華鏡を作ってみた。
高さ25cm(一番高いところ)





サイドにあるこの円盤状のつまみを回して覗く




LEDライトのOn Offスイッチ(上)



電池交換する時のために着脱式にした
据え置き型万華鏡5.JPG 据え置き型万華鏡6.JPG




前部セル(ドライ)








覗き口が大きいので写真が撮りやすい






ひさしぶりにおもしろい作り物だった。



ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ

2014年09月29日

ホイールスコープ

ホイールスコープのホイール作り。
けっこう手間がかかる。


ホイールスコープとはこんな万華鏡のこと。

ダイクロガラスがギラギラしてけっこう妖しい。



ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ


posted by S.H at 22:36 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2013年02月08日

オイル漏れ

オイルタイプの万華鏡のオイルが漏れだした |||||/( ̄ロ ̄;)\||||||| まじ〜〜?

先端部分に入っているオイルが内側に漏れだしてミラー内に浸入。・・・(゚_゚i)タラー・・・
IMG_1403.JPG IMG_1405.JPG

右上のモヤモヤしたものがオイルが付着したところ。

オイルタイプではときどきあることだが、修理するのはかなりめんどくさい。
バラしてオイルを足してミラーも交換して…
ドライタイプならオイル漏れの心配はないのだが、オイルファンも多いので修理せねば。
やれやれ。


ブログランキングに参加してます。
参考になりましたら応援お願いします。


banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ

posted by S.H at 00:15 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2013年01月31日

アートマーブル

万華鏡用(マーブルスコープ)にアートマーブルを作ってもらいました。
art marble.JPG

美しい!(* ̄。 ̄*)ウットリ
すごく繊細できれいです。
作り手の方の性格が表れています。

本当は自分で作ってみたいけど、ただでさえ手薄のステンドがますます手薄になってくるので断念しています。
しかしいつかは作ってみたいです。(*・`д・)ガンバルッス!!



banner_02.gif にほんブログ村 ハンドメイドブログ ガラス細工へ

posted by S.H at 12:47 | Comment(0) | TrackBack(0) | 万華鏡 | このブログの読者になる | 更新情報をチェックする

2012年10月14日

オルゴールの万華鏡

オルゴール付きの万華鏡を作ってみました。
オルゴール万華鏡1.JPG オルゴール万華鏡2.JPG

万華鏡本体はアルミ製。
オブジェクトとの距離があるため、カレイドスコープではきれいな映像がえられないため
テレイドスコープにしました。

この丸い部分を手でガジカジ右回りに回して、手を離すとオルゴールが鳴りながら回転します。
オルゴール万華鏡3.JPG オルゴール万華鏡4.JPG

曲名は「Wonderful World」
サッチモですよ!
http://www.youtube.com/watch?v=mVw5HKanadw
心に響くダミ声、最高です!!


この万華鏡は、私も参加しているチャレンジショップ(ショップ名 ラサンブル)に置いています。
どんな映像か気になる方はのぞいてみてください。
rassembler(ラサンブル)
